欧耐实又获一项发明专利

文/龙江

2014年12月2日申请的气动马达自动换向机构发明专利，2017年1月18日获得授权，本周收到了国家知识产权局颁发的发明专利证书。专利号：ZL 2014 1 0716455.3。证书号第2354794号

至此，欧耐实共获得了20项专利技术授权，其中实用新型专利18项，发明专利2项。

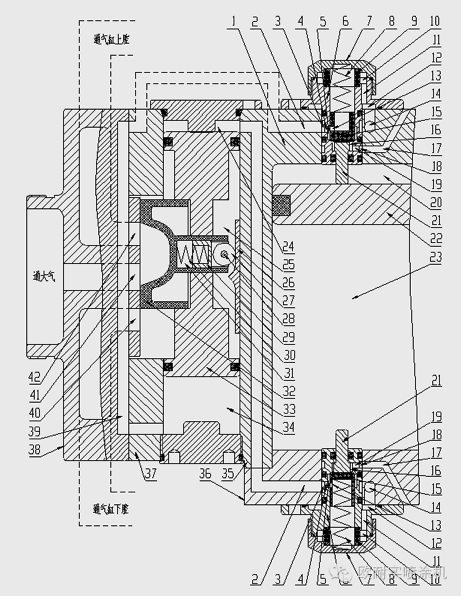

本发明专利技术颠覆了原有气动喷涂机换向原理。原有气动喷涂机换向活塞上下两端是没有压力的，通过观察螺丝上的小孔与大气接通，当上先导阀打开时，压缩空气进入换向活塞上端推动换向活塞向下运动，从而带动滑块切换气缸的进气方向，反之亦然。为了和本发明专利技术相区别，我们可以称之为进气换向。而本发明专利技术换向活塞上下两端是充满压缩空气的，当上先导阀打开时，是将换向活塞下端的压缩空气排放掉，在换向活塞上端压缩空气的推力作用下换向活塞向下运动，从而带动滑块切换气缸的进气方向，反之亦然。为了和原有换向原理相区别，我们可以称之为排气换向。如下图：

本发明专利技术已经成功应用在了欧耐实PQP系列气动喷涂机上，具有以下几大优点：

1、先导阀由二位二通改为二位三通，增加的一通是排气通道，观察螺丝上的排气小孔取消了，这个故障点就不存在了；

2、先导阀里怎加了空气滤芯；

3、上下先导阀具有互换性，且安装孔均布；

4、换向活塞腔直径由34mm增加到40mm，换向推力提升38%；

5、换向滑块背后设有弹簧和滚轮，防止滑块停留在死点位置。

PQP系列气动喷涂机的型号释义：

气动喷涂机最主要的两个参数是压力比和流量，流量大小由涂料缸直径决定，而压力比由涂料缸直径和气缸直径共同决定的，所以直接用涂料缸直径两位数，排在前面，直径越大，流量就越大，泵体也越大；后面两位数表示压力比，压力比越大，气缸就越大。前面再用PQP三个字母代表新型气动喷涂机系列， 如 PQP5072-F8，第一位字母P表示“排气换向”式气动马达，第二位字母Q表示“气动型”，第三位字母P表示“喷涂机”，第四、五位数字50表示涂料缸径50mm，第六、七位数字72表示压力比为72：1。

由于相同参数的喷涂机也有不同的结构形式和配置，短横线后面再加几个字母和数字加以区别。上例中PQP5072-F8短横线后面第一位字母F表示分体式，第二位数字8表示配置有8200过滤器。
