薄板冲压件可加工性设计规范
文/佚名
在金属包装结构中，钣金件是很常见的，钣金材料经过冲压加工而成，这些冲压件的几何形状、尺寸和精度对冲压工艺影响很大。冲压件具有良好的加工工艺性有利于节省材料、减少工序、提高模具使用寿命和产品质量，同时，可以有效的降低产品成本。本文就介绍钣金件可加工性相关的设计要求；
1. 冲裁
冲裁分为普通冲裁和精密冲裁，由于加工方法的不同，冲裁件的加工工艺性也有所不同。目前我司通信产品结构件一般只用到普通冲裁。下面介绍冲裁的工艺性，是指普通冲裁的结构工艺性。
1.1 冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。如下图：
1.2 冲裁件的外形及内孔应避免尖角。

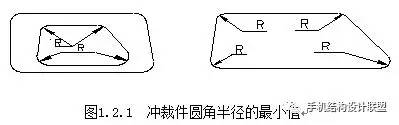

在直线或曲线的连接处要有圆弧连接，圆弧半径R≥0.5t。（t为材料壁厚）
1.3 冲裁件应避免窄长的悬臂与狭槽

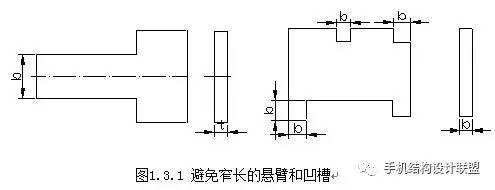

冲裁件的凸出或凹入部分的深度和宽度，一般情况下，应不小于1.5t(t为料厚)，同时应该避免窄长的切口与和过窄的切槽，以便增大模具相应部位的刃口强度。见图1.3.1。
2. 数冲
2.1 数冲是用数控冲床加工，板材厚度加工范围为 冷扎板、热扎板 小于或等于3.0mm,铝板 小于或等于4.0mm，不锈钢 小于或等于2.0mm
2.2 冲孔有最小尺寸要求

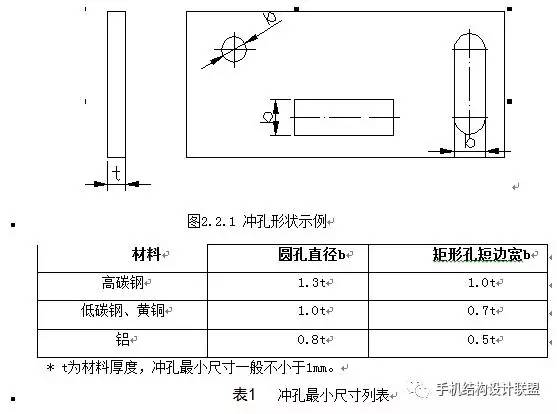

冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
2.3 数冲的孔间距与孔边距

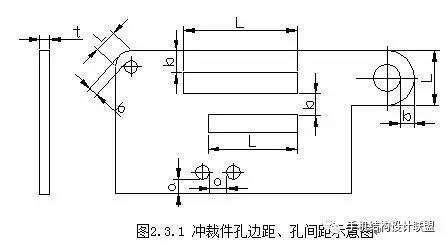

零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.3.1。当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。
2.4 折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离

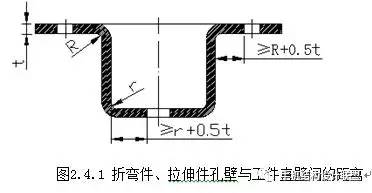

折弯件或拉深件冲孔时，其孔壁与工件直壁之间应保持一定的距离（图2.4.1）
2.5 螺钉、螺栓的过孔和沉头座

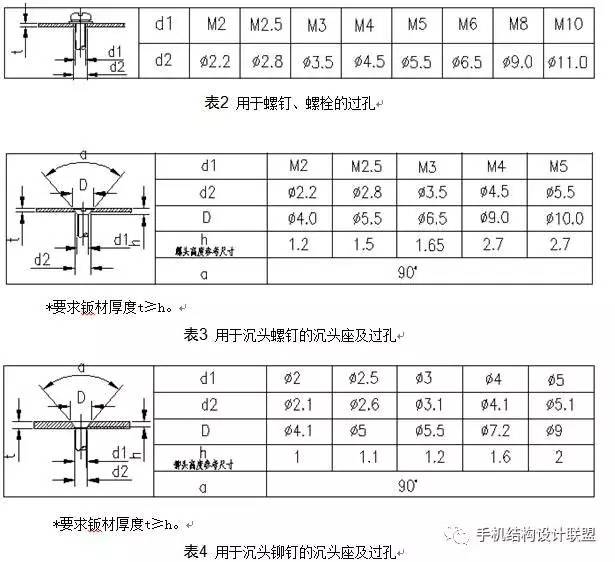

螺钉、螺栓过孔和沉头座的结构尺寸按下表选取。对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。
2.6 激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板 热扎板 小于或等于20.0mm, 不锈钢 小于10.0mm 。其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是无法加工成形，网孔件不宜用此方式加工，加工成本高！
2.7 冲裁件毛刺的极限值及设计标注
2.7.1 冲裁件毛刺的极限值

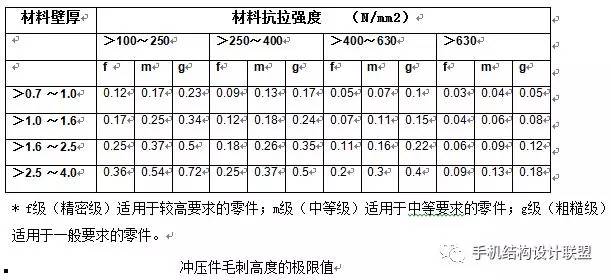

冲裁件毛刺超过一定的高度是不允许的，冲压件毛刺高度的极限值(mm)见下表。
2.7.2 设计图纸中毛刺的标注要求

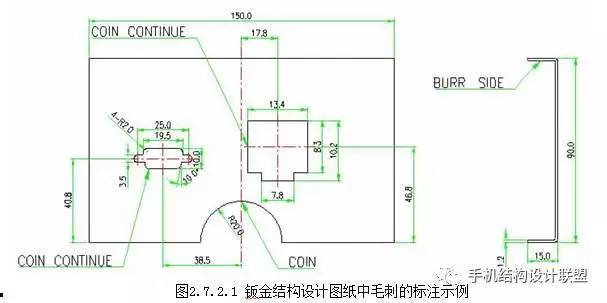

* 毛边方向：BURR SIDE。
* 需要压毛边的部位：COIN或COIN CONTINUE 。一般不要整个结构件断口全部压毛边，这样会增加成本。尽量在下面情况使用：暴露在外面的断口；人手经常触摸到的锐边；需要过线缆的孔或槽；有相对滑动的部位。
